穿越机的组装

组装机架

按照机架附带的说明书上图示安装即可，先不要安装顶板。

安装电机

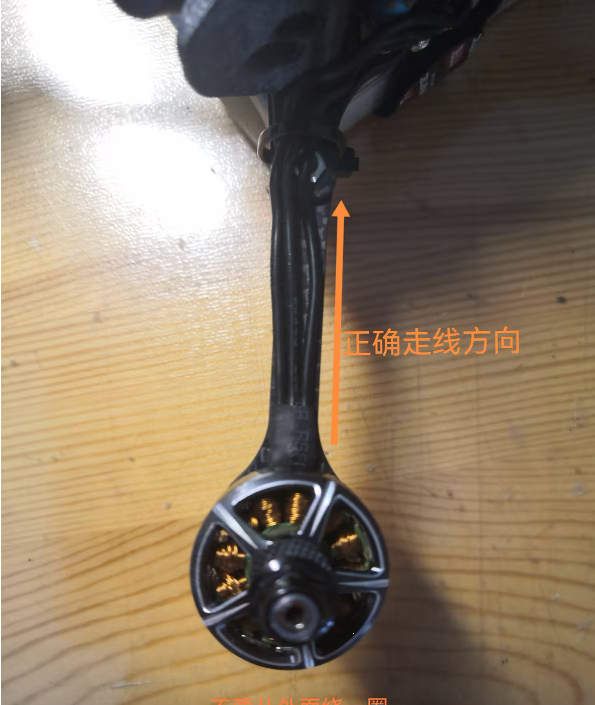

将4个电机用长度合适的螺丝固定在机臂上。螺丝过长会损坏电机线圈。

安装电调

将电调安装至机架，注意安装的方向，可看焊盘得知正确的方向。M1电机应该是右后电机。

将电机焊接至电调

右上的 3个，右下的3个，左上的3个，左下的3个焊盘分别对应一个电机。电机线过长时，应适当裁剪方便安装。

将飞控安装在电调上面。

配套飞塔直接用送的SH1.0连接线插上即可，如果不是配套飞塔，则需要调整线序。规则如下(仅限飞控与电调之间的连接)：

• V、VCC、B、B+、BAT等均意味着电池正极。
• G、GND等均意味着电池负极。
• 1、2、3、4意味着电机序号。
• C、I、CU、CUR、CURR等意味着这是电流传感器的连接线
• NC为不需要连接
• RX等是电调回传信号线，对于现在的BF固件来说已经过时，不需要连接。

焊接导线

在飞控的商品页中找到接线图，按照接线图焊接图传、摄像头、接收机等外围设备。

完成组装

将机架、打印件等安装完成，不要安装螺旋桨。然后就可以进行调参了。
