LED灯带

并非所有的飞控都支持，在安装前需联系商家来确定使用的飞控是否支持该功能
仅对普通WS2812灯带有效，如果灯带上有独立的控制器则不适用本页教程。

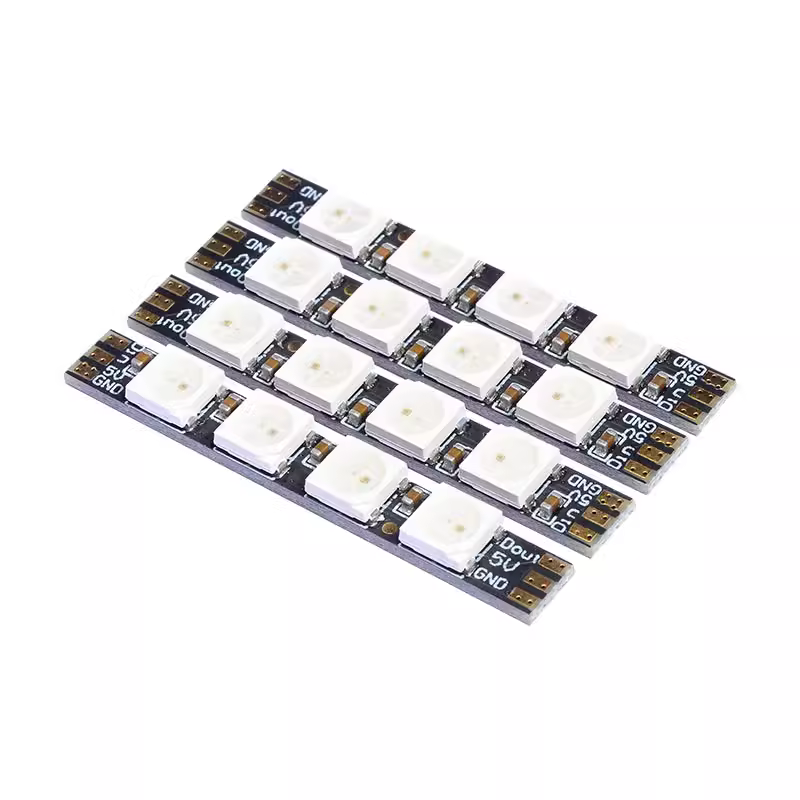

在购买时请确认灯带上仅有WS2812灯，如下图所示的灯带为可用灯带

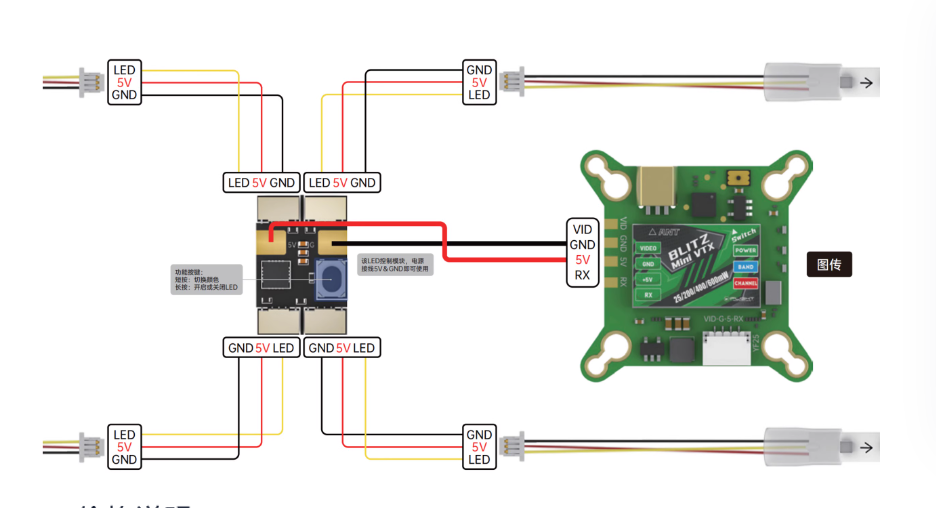

而这种带有独立控制器的灯带是不适用的

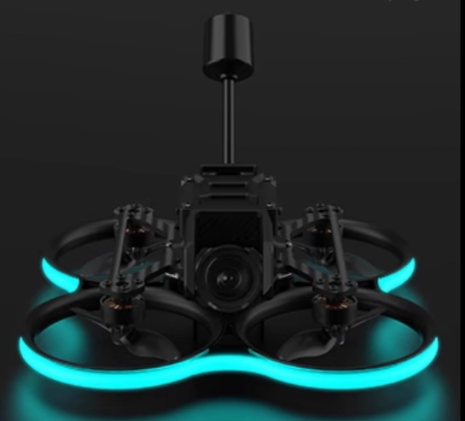

这种灯条也是不适用的

基本知识

LED灯带由多个WS2812灯珠组成，每个灯珠有电源正极、电源负极、信号输入、信号输出四个引脚。
将所有的灯珠供电并联在一起，信号输入和信号输出首尾相连成为一长串，就是这篇教程所教的LED灯带。
不必去飞机店买，直接在电子元件店内搜索WS2812或者幻彩LED即可，价格很便宜。

焊接灯带

在飞控的接线图中找到用来连接灯带的5V、GND、LED灯带焊盘

使用细硅胶线将飞控上的焊盘与灯带对应的焊盘焊接在一起

接线方式：

• 飞控5V----灯带5V(供电)
• 飞控GND---灯带GND(供电)
• 飞控LED----灯带DIN(信号输入)
• 有些灯带的信号输入可能是IN、LED、LED IN等，无论叫什么都不影响，将其与飞控了LED焊盘连接即可
• 你可以在飞控接线图中找到上述规则

软件设置

启用灯带功能

• 将飞控连接至地面站

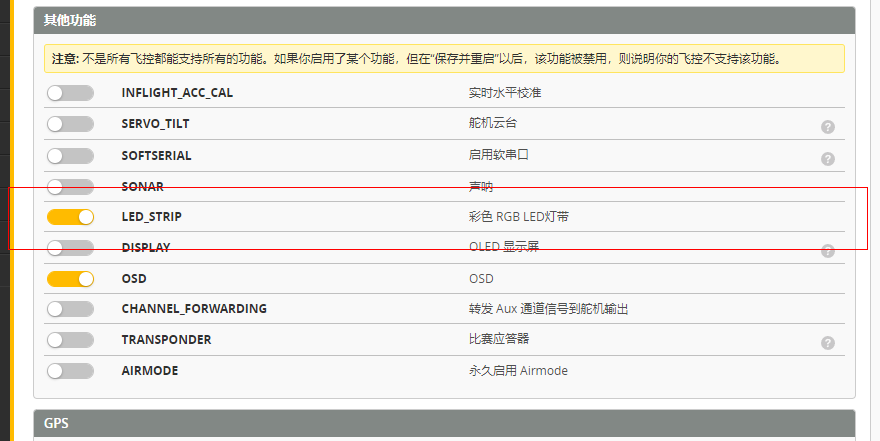

• 进入配置界面，打开LED_STRIP(彩色LED灯带)开关

• 点击右下角保存并重启按钮

设置灯带发光方式

• 进入LED灯带页面
• 点击布线模式按钮

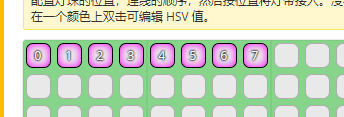

• 鼠标在方格上拖动出和你灯带上LED数量相同的小方格

• 再次点击布线模式按钮，结束布线。
• 此时，一个小方格代表灯带上的一颗LED，0号为第一个LED，1号为第二个LED，依此类推。
• 鼠标点击或拖动来选中想改变发光方式的LED

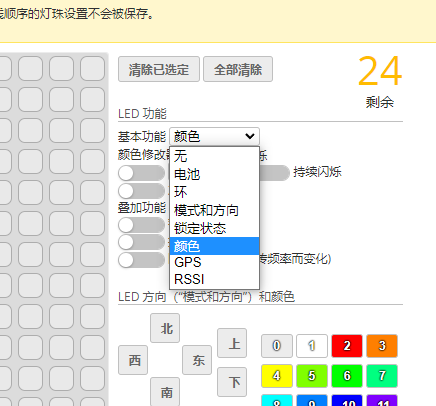

• 选择想要的发光方式

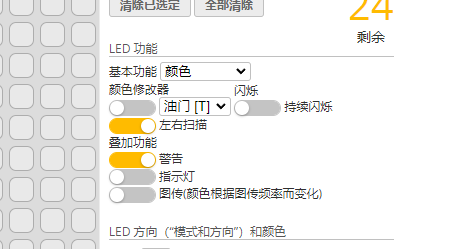

• 这里的设置是一个跑马灯的效果
• 在下方的颜色设置面板里选择想要的颜色
• 点击右下角保存按钮，LED灯带此时会按设置的规则亮起
• 注意：有些飞控需要连接电池才会让LED灯带发光

设置LED灯带开关

• 进入模式页面
• 为穿越机设置LEDLOW模式
• 点击右下角保存按钮
• 激活LEDLOW模式时，灯带将会熄灭
